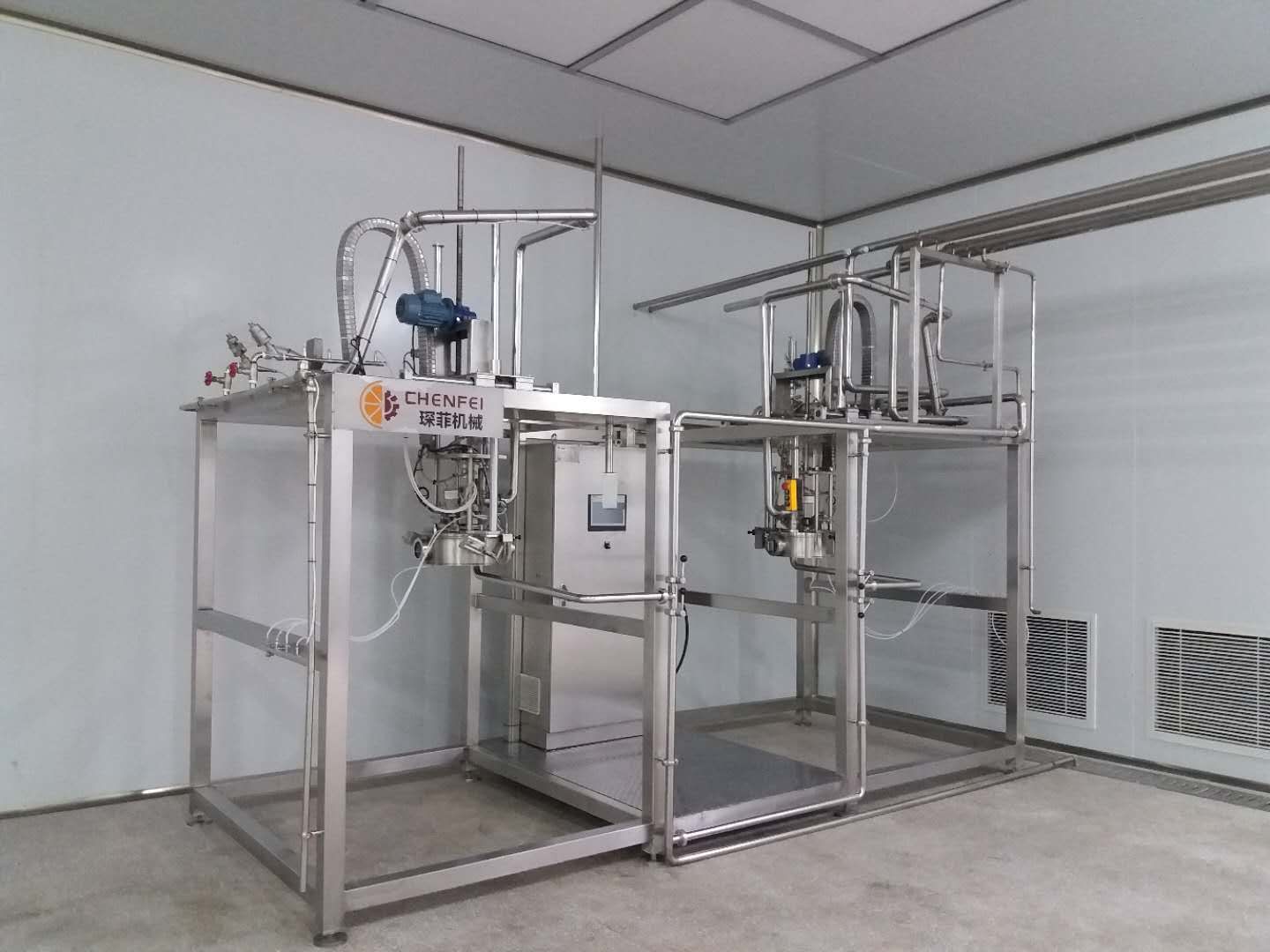

無菌灌裝機由無菌灌裝系統、重量計量系統、SIP自消毒系統、溫度調節系統、人機界面與PLC控制系統、滾輪輸送系統和操作平臺等組成。室溫下，把經過殺菌后的產品在與外界隔離的自帶無菌室內，利用機械手自動完成滅菌、開蓋、灌裝、壓蓋等動作，因此無任何污染，達到無菌灌裝的目的。

適用范圍

適合灌裝水果原汁、濃縮汁、果醬、無菌灌裝、飲料原漿、糖漿、乳制品、制藥或其它濃縮產品等粘稠性或含顆粒物流體行業的無菌充填灌裝。廣泛應用于果汁、果醬、高蛋白飲料及調味品等流體食品的無菌包裝。

操作流程

人工上袋至卡位→利用機械手自動完成滅菌→開蓋→灌裝→封蓋→輸送出車間

1、灌裝機使用之前，系統進行自動清洗、消毒。整個流程全自動控制，包括CIP清洗以及后續的SIP消毒，兩個處理過程都是通過閥門以及噴嘴的順序動作來實現對灌裝腔以及管道閥門系統的清洗消毒。在清洗和消毒的過程中，如果有任何報警被觸發，則系統定時器自動清零，重新執行清洗消毒程序。從報警解除 之后才重新開始計時。

2、閥口被人工置入灌裝頭后，系統自動執行開蓋、灌裝、計量程序。在灌裝過程中，噴嘴噴入的蒸汽溫度和灌裝閥處的溫度被時刻監控和控制。對于低酸產品，采用霧化消毒劑的方式來進行消毒。

3、 如果選裝全自動上袋系統，在按下START CYCLE開始鍵后， 設計即開始自動上袋、開蓋、灌裝、重新上蓋、輸出、下一個袋子的供袋等系列動作。

產品設計概要

1、產品以人機界面、PLC組成的控制系統，使得操作方便、直觀，具備自檢測與保護功能

2、衛生潔凈灌裝閥有相關的認證，移動組件使用無菌熱障以實現無菌環境下的灌裝，灌裝室獨特設計，避免冷凝水滴漏

3、灌裝機為模塊式設計，出廠前預組裝并經過測試，在客戶現 場可即插即用。簡約化的設計理念使灌裝機簡便易用，可適配于樣袋、鐵桶無菌袋、噸箱（木質、鐵質）1L-1000L無菌袋進行灌裝，滿足各種不同供應商提供的無菌袋和閥口形式

4、采用1吋灌裝頭以及相關灌裝附件，可灌裝各種流體、粘稠物料、低酸產品以及含有顆粒的產品

5、三種計量系統可選：稱重計量或流量計計量，電磁流量計量或直量計量，配件品牌采用E+H &艾默生，計量精準、穩定灌裝容積誤差≤0.25%）；

6、可靠的夾袋口設計，保證設備平穩運行，不傷袋口

7、深入噸箱內部灌裝，提高工作效率，灌裝噸箱無需加裝輔助裝置
